電氣火災監控系統的布線設計

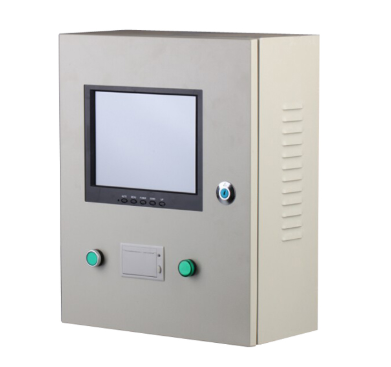

電氣火災監控設備及其系統的報警信號應建在控制室或人員多的現場。底盤電源應來自監控中心的消防安全供電系統(AC220V)。
每個監控探測器應選擇現場供電系統，開關電源的連接點應在該級隔離開關的上方。
1)配電箱(箱)內部模式安裝設計
對于一般的新項目，在建筑中設置專門的建筑配電箱(箱)。測試控制板可放置在配電箱(箱)中，并安裝在滑軌上，盡可能遠離導電母線槽。然后將剩余的電壓互感器安裝在開關電源母線槽上并牢固固定。測試控制板和電壓互感器之間的電線應屏蔽。
2)配電箱(箱)外部模式的安裝設計
在配電箱(箱)外安裝測試控制面板可用于新項目和重建項目。如果有專業安裝測試控制面板的消防安全監控箱，安裝在測試控制面板后，可以放在配電箱(箱)周?chē)?。同樣，剩余的電壓互感器安裝在開關電源的母線槽上并固定牢固。對于檢測控制板和電壓互感器之間的連接，應選擇設置類別來屏蔽傳輸線。對于改造項目，由于電壓互感器是封閉的，在安裝過程中，不僅要注意安全施工，還要注意盡量減少過長的停電時間，以免危及用戶用電。
3)配電箱(箱)成套設備安裝設計
如果在配電箱(箱)的控制面板上放置一個檢測控制板，剩余的電壓互感器仍然固定牢固地固定在里面，消防安全監控箱沒有被提起，配電箱(箱)的內部結構不愿意修改，美觀方便， 設計中應明確指出，配電箱(箱)成套設備制造商在工程施工圖紙會審記錄中，經相關方確認認可后，可考慮在預埋控制盤上設置檢測控制板孔的難題。
4)安裝和布線設計及常見問題
安裝和接線商品時，應采取三種對策。
商品應按消防安全用電要求執行。對于每個安裝接線端，接線不能顛倒，總數不能超過2個。
安裝接線時，務必嚴格區分N線和PE線，穿過電壓互感器的剩余N線，不要將其用作PE線，不要重復接地或使設備暴露在電導體附近。聚乙烯線不能穿過剩余的電壓互感器。
安裝和布線系統總線時，注意高低電纜的單獨布線。不允許交叉和重疊。嚴禁穿入與驅動線、照明線、監控視頻線、廣播線、網絡線等相同的金屬軟管。布線整齊，輸電線路捆扎，電線安裝采用阻燃聚氯乙烯管、金屬軟管和金屬線槽。穿線管和線槽后，支管和槽孔應堵塞。
電氣火災監控系統和探測器之間的通信線路應為五種類型的雙絞線。建議電纜直徑不小于1.5mm2。當系統用于強沖擊場所時，通信線路應采用屏蔽雙絞線，屏蔽雙絞線的屏蔽層應具有良好的接地層。
