多功能電力儀表

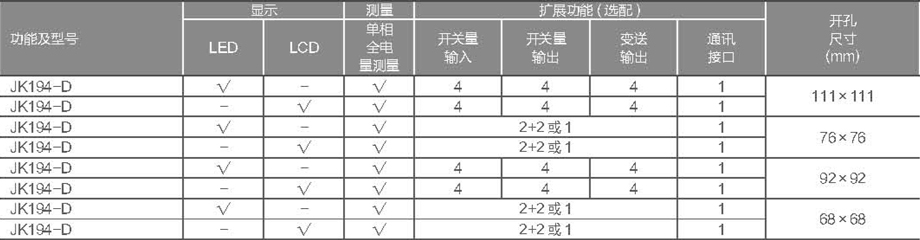

規格型號

注：選配的擴展功能為常規最多能擴展的功能數量，如有特殊訂貨要求，請與我公司技術部門協商解決。

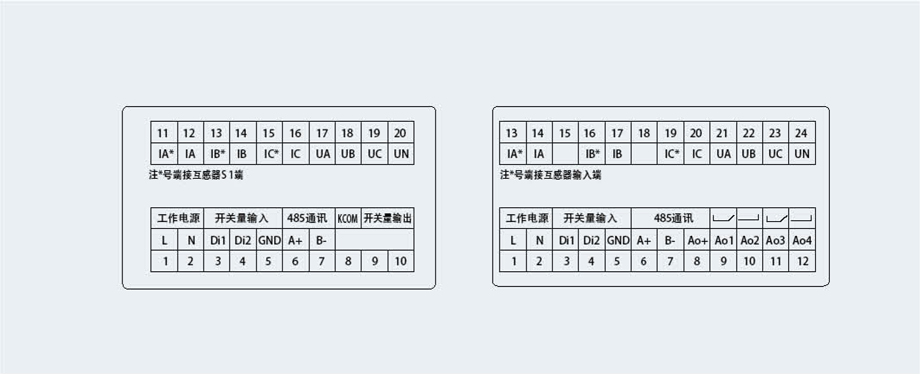

端子排列圖

注；如與儀表殼體上接線圖不一致，請以儀表殼體上為準基本電量測量+開關量輸入+開關量輸出+樓擬量變送輸出

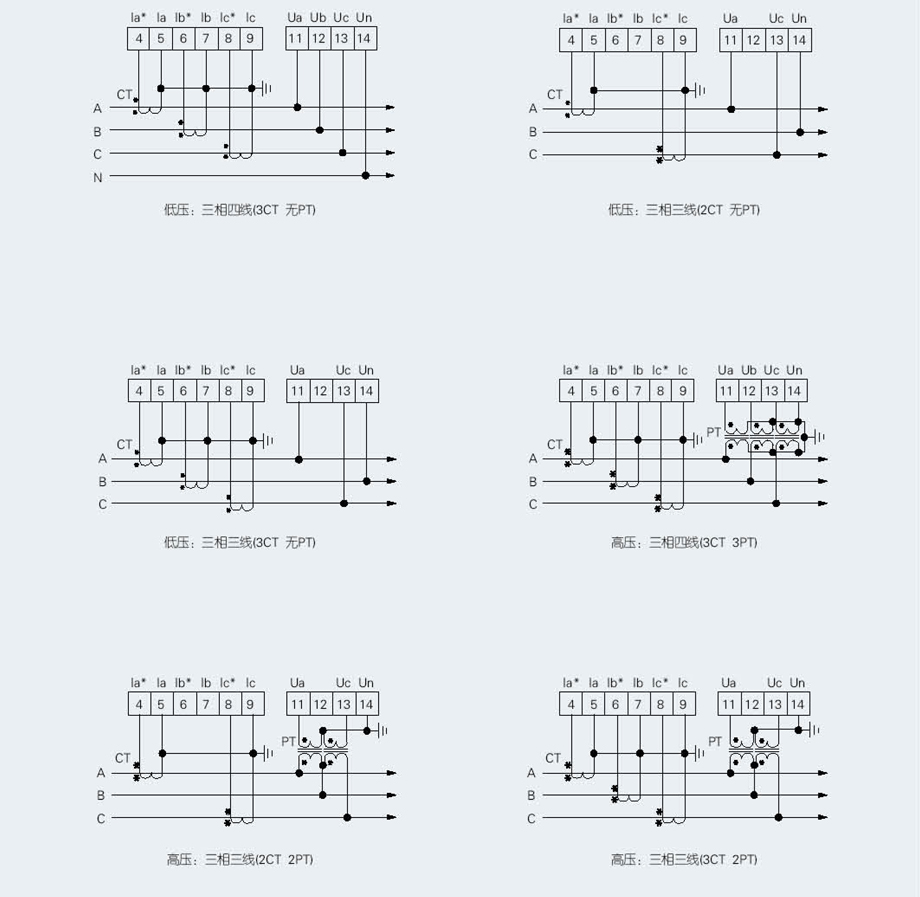

多功能電力儀表接線圖

型號接線圖

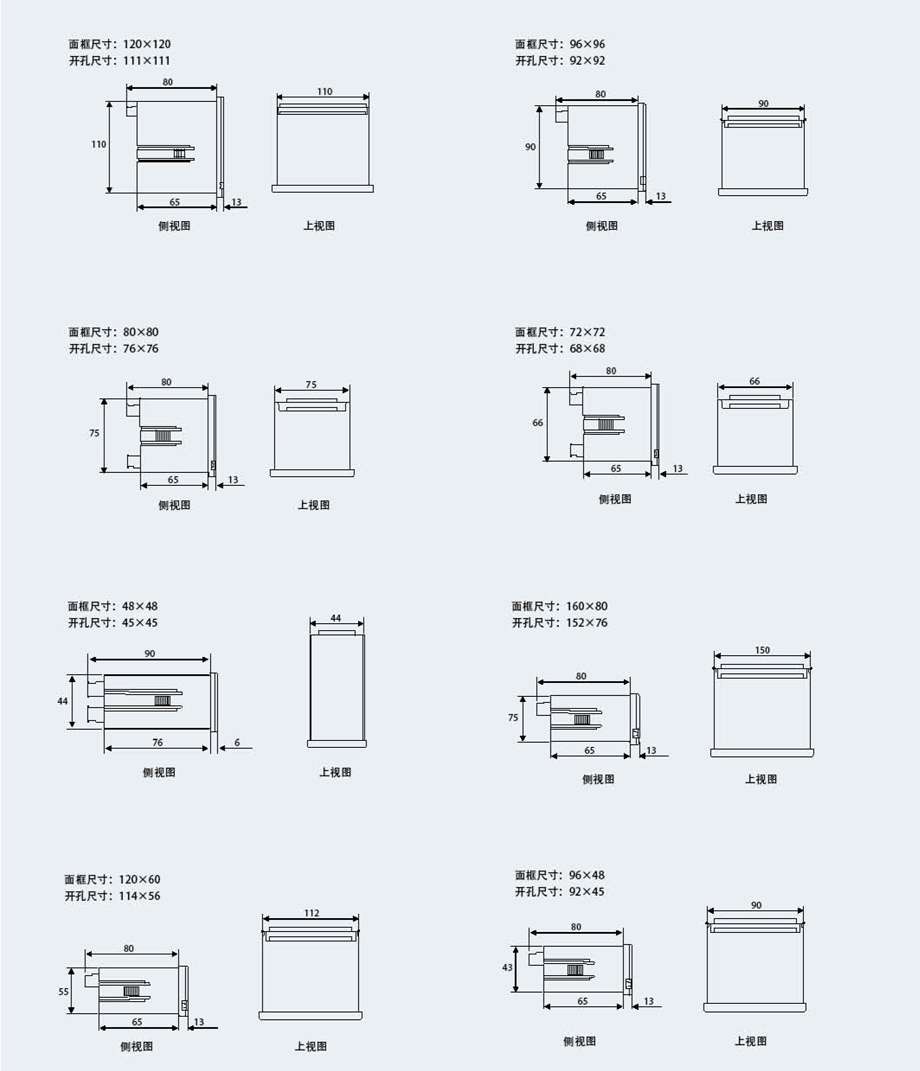

外形尺寸
